脉冲除尘器的清灰装置的选型设计
文章出处：责任编辑：福净净化人气：185发表时间：2019-01-11
脉冲除尘器清灰装置由脉冲阀、喷吹管、贮气包、导流器和控制仪等几部分组成。其设计选型主要包括气源气包设计、喷吹管设计和电磁脉冲阀选型3大项。
气源气包设计：
气源气包又称分气箱，简称气包，它对袋式除尘器脉冲清灰系统而言，起定压作用。原则上讲，如果气包本体就是压缩气稳压罐，其容积越大越好，对于脉冲喷吹清灰效果越好。
（1） 气包容积设计计算
根据我们萧阳环保技术人员的实践经验，得出结论：在脉冲喷吹后气包内压降不超过原来储存压力的30%。即根据所选型号脉冲阀一次喷吹最大耗气量来确定气源气包容积。
喷吹管设计计算
脉冲袋式除尘器，在滤袋上方设有喷吹管，每个喷吹管上有若干个喷吹孔，每个喷吹孔对准一个滤袋口，清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋，并诱导周围的气体，使滤袋产生振动，加上逆气流的作用使滤袋上的粉尘脱落下来，从而完成清灰过程。喷吹管结构设计的合理性直接影响到除尘器的使用效果和滤袋的使用寿命。
（2）喷吹管到袋口的距离
喷吹管距滤袋口的距离是设计脉冲袋式除尘器的重要尺寸，它与喷吹管结构、滤袋大小、粉尘性质等诸多因素有关，所以设计时应予重视。总结出以下几点：
（1） 根据滤袋数量确定喷吹管长度。
（2） 喷吹管的壁厚应根据其长度和材质(硬度)确定，保证不会由于自重而弯曲变形。
（3） 高效率清灰系统喷吹管上安装超音速引流喷嘴，防止喷吹气流的偏中心现象发生。
（4） 如果不安装引流喷嘴，只在喷吹孔下焊接一节短管，不能克服喷吹气流的偏中心现象，而且会由于超音速喷吹气流与管道之间的摩擦而产生阻力。
（5） 根据气包压力、脉冲阀阻力、喷吹管尺寸、喷吹孔数量等因索，超音速脉冲气流的膨胀角度一般是20°左右。必须结合滤袋口径，我们萧阳环保的脉冲除尘器会根据设计师的经验和实验数值，来确定喷吹管离花板的最佳距离，保证喷吹气流可以覆盖整条除尘布袋长度。

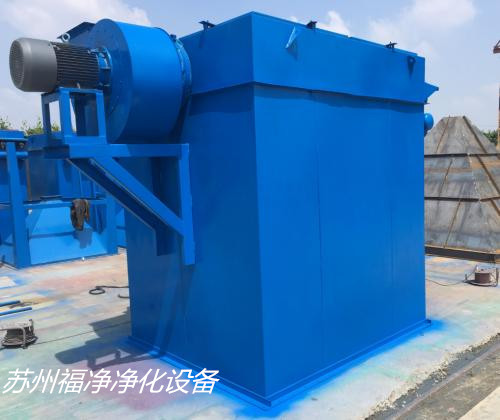

脉冲除尘器在以后的发展前景还是被看好的，脉冲除尘器是一种高效除尘净化设备，采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理气量大、滤袋寿命长、维修工作量小、运行安全可靠等优点。
